聚氨酯电动叉车轮以高强度轮芯为基体，外覆高性能聚氨酯弹性体包胶层，兼具承载力强(单轮静载可达5-10吨)、耐磨减震、低噪音等特性。其聚氨酯层硬度可调(邵氏A80-95)，适应不同工况需求，且耐油污、抗腐蚀，广泛应用于物流仓储、制造业等场景，能有效降低设备维护成本并延长使用寿命。
一、核心工艺流程与关键技术
1、预处理阶段
深度清洗：采用专用清洗剂去除轮芯表面油污、锈蚀及旧包胶残留，确保粘合面洁净度达到ISO 8501-1 Sa2.5级标准。
表面活化：通过喷砂处理使轮芯表面粗糙度达到Ra6.3-12.5μm，增强聚氨酯与金属的机械咬合力，防止脱胶。
底漆涂覆：使用双组分聚氨酯粘合剂，通过旋转涂覆工艺确保涂层均匀性，粘合强度可达8-10MPa。
2、包胶成型阶段
材料选择：采用NDI(二环己基甲烷二异氰酸酯)基聚氨酯，其耐磨性是普通聚氨酯的1.5倍，撕裂强度提升30%。
浇注工艺：采用真空浇注技术，排除材料内部气泡，包胶层密度均匀性控制在±0.02g/cm³以内。
硫化控制：在120-150℃高温下硫化4-8小时，使聚氨酯达到95%以上交联度，确保材料硬度(邵氏A85-95)和弹性模量稳定。
3、后处理与检测
动态平衡校正：通过高速动平衡机将轮子不平衡量控制在≤0.5g·m，减少运行振动。
尺寸精度控制：使用三坐标测量仪检测轮径、轮宽等参数，公差范围控制在±0.2mm以内。
性能测试：进行DIN 53516标准耐磨试验(载荷10N，转速200rpm，磨耗量≤0.05cm³/1.61km)和ISO 20344耐老化试验(70℃×168h，硬度变化≤5Shore A)。

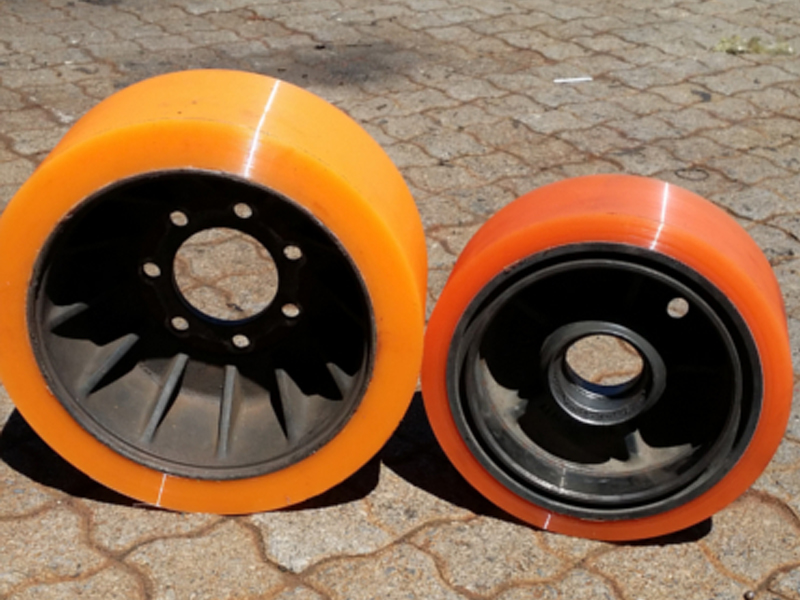

聚氨酯电动叉车轮
二、性能提升与经济效益分析
1、使用寿命延长
翻新后轮子寿命可达新轮的80%-90%，在重载工况(载荷≥3吨)下仍能保持12-18个月使用寿命，较橡胶轮提升3-5倍。
某物流企业实测数据显示，翻新轮子在自动化立体仓库中运行5000小时后，磨耗量仅0.8mm，远低于橡胶轮的3.2mm。
2、运营成本优化
翻新成本仅为新轮的40%-60%，以直径300mm叉车轮为例，新轮价格约1200元，翻新费用约500-700元。
减少停机时间：翻新周期仅需24-48小时，较更换新轮缩短70%以上，提高设备利用率。
3、性能指标升级
承载能力：聚氨酯弹性模量(100-300MPa)是橡胶的3-5倍，可承受瞬时过载达额定载荷的150%。
减震效果：动态刚度系数降低至0.8-1.2kN/mm，较金属轮减少振动幅度40%-60%。
噪音控制：运行噪音≤65dB(A)，符合OSHA噪声暴露标准，改善作业环境。
三、行业应用场景与选型建议
1、典型应用场景
高负载环境：适用于港口、钢铁厂等重载场景(载荷≥5吨)，聚氨酯轮子可承受冲击载荷达100kN。
精密作业场景：在电子制造、医药仓储等洁净室环境中，聚氨酯轮子产尘量≤0.5mg/m³，满足Class 10000级洁净标准。
极端温度环境：通过添加耐寒剂或耐热剂，可使轮子在-40℃至+80℃范围内保持性能稳定。
2、选型关键参数
硬度选择：
邵氏A85-90：适用于标准载荷(1-3吨)和中等速度(≤5km/h)场景。
邵氏A95-100：适用于重载(≥5吨)或高速(>5km/h)场景。
轮芯材质：
铸铁轮芯：成本低，适用于静态载荷场景。
锻造钢轮芯：抗疲劳性能提升50%，适用于动态载荷场景。
表面处理：
镀锌处理：防锈等级达ISO 9227标准，适用于潮湿环境。
陶瓷涂层：耐磨性提升200%，适用于沙尘环境。
聚氨酯电动叉车轮重新包胶通过预处理、浇注硫化等工艺，可显著提升轮子耐磨、减震性能，寿命达新轮80%-90%，成本降低40%-60%。选型需关注硬度、轮芯材质等参数，并选择具备ISO认证、先进设备及丰富案例的服务商，以实现重载、精密、极端温度等场景下的高效稳定运行。
